芯片引脚电镀后烘烤是半导体制造工艺中的一个重要环节，对于确保引脚表面质量、提高引脚与基材的结合力以及提升芯片的整体性能具有至关重要的作用。这些步骤不仅可以增强芯片引脚的导电性能，还能提高其耐久性和稳定性，从而确保芯片在各种环境下的可靠运行。及时解决烘烤过程中可能出现的问题，也有助于提高生产效率和降低生产成本。

一、在进行芯片引脚电镀后烘烤之前，需要完成以下准备工作：

1、引脚电镀：首先，对芯片引脚进行电镀处理，以在其表面形成一层均匀、致密的金属层。电镀过程中需要严格控制电镀液成分、温度、电流密度等参数，以确保电镀质量。
2、引脚清洗：电镀完成后，需要对引脚进行清洗，以去除表面残留的电镀液、杂质和油污。清洗过程中通常使用去离子水或有机溶剂，同时辅以超声波清洗等物理手段，以确保清洗效果。
3、引脚干燥：清洗后的引脚需要进行干燥处理，以避免在烘烤过程中因水分蒸发而产生的气泡或裂纹。干燥过程中可采用热风干燥、真空干燥等方法，确保引脚表面完全干燥。

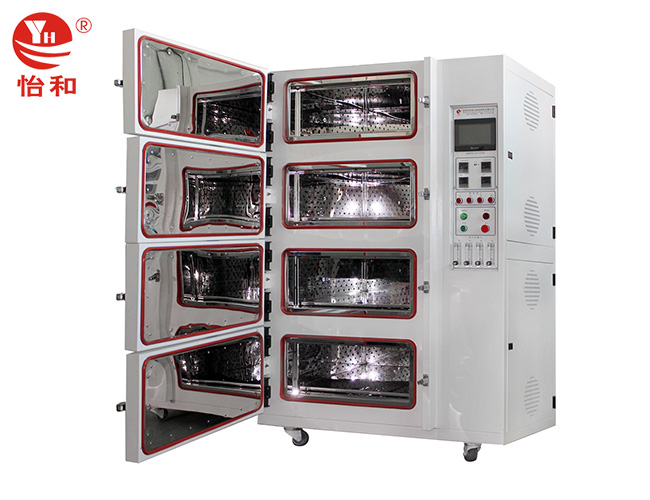

二、烘烤过程是芯片引脚电镀后处理的核心环节，其主要目的是去除引脚表面的残余水分、有机溶剂和其他污染物，促进电镀层与引脚基材之间的结合。烘烤过程包括以下几个步骤：

1、预热：将引脚放置在预热区，以逐渐提高引脚温度，减少烘烤过程中可能出现的热应力。预热温度和时间应根据引脚材料和电镀层类型进行调整。
2、烘烤：将预热后的引脚送入烘烤区，进行高温烘烤。烘烤温度通常在150-250℃之间，时间根据引脚尺寸和烘烤效果进行调整。烘烤过程中需要保持炉内温度均匀，避免引脚出现变形或损伤。
3、保温：烘烤结束后，将引脚在保温区保持一段时间，以确保引脚内部和外部温度一致，防止因温差引起的变形或裂纹。

三、烘烤完成后，需要对引脚进行后期处理，以检查烘烤效果并进一步提高引脚性能。后期处理包括以下几个步骤：

1、冷却：将引脚从烘烤炉中取出，进行自然冷却或强制冷却。冷却过程中应避免引脚受到过大的温差影响，以防止变形或裂纹。
2、引脚检查：对冷却后的引脚进行外观检查，确保引脚表面干燥、无污渍和破损。可通过电学性能测试等手段，进一步评估引脚的性能。
3、引脚包装：检查合格的引脚需要进行包装处理，以防止在运输和存储过程中受到损伤或污染。包装材料应具有良好的密封性和防护性能。

四、在进行芯片引脚电镀后烘烤过程中，需要注意以下几点：

1、严格控制烘烤温度和时间：烘烤温度和时间是影响引脚烘烤效果的关键因素，应根据引脚材料和电镀层类型进行合理设置。过高的温度或过长的时间可能导致引脚变形或损伤；而过低的温度或过短的时间则可能无法完全去除引脚表面的残余水分和污染物。
2、保持炉内环境清洁：烘烤过程中应保持炉内环境清洁，避免灰尘和其他污染物进入炉内污染引脚。定期清理和维护烘烤炉也是确保烘烤效果的重要措施。
3、引脚放置方式：引脚在烘烤过程中的放置方式也影响其烘烤效果。引脚之间应保持一定间距，以防止因相互接触而导致的粘连或短路现象。引脚应平稳放置在载体上，避免在烘烤过程中因晃动或移位而导致的变形或损伤。

芯片引脚电镀后烘烤工艺流程是确保引脚质量和性能稳定的关键环节。通过严格控制烘烤温度和时间、保持炉内环境清洁、合理选择引脚放置方式等措施，可以有效提高引脚的烘烤效果并降低不良品率。随着半导体制造工艺的不断进步和发展，相信未来会有更加先进和高效的烘烤工艺问世，为芯片制造业的发展注入新的活力。
