半导体芯片封装工艺

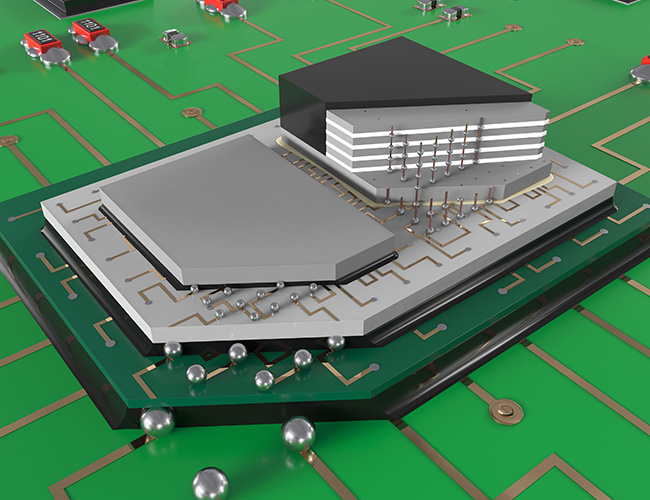

半导体芯片封装在半导体制造过程的目标是将制造好的半导体裸芯片通过一系列物理和化学手段保护起来,并提供与外部电路连接的接口,以便在电路板或其他系统中使用。封装工艺不仅关系到半导体芯片的性能和可靠性,还直接影响产品的成本和市场竞争力。

一、封装前的准备

在半导体芯片封装之前,需要进行一系列的准备工作。这包括选择适当的封装材料和设计封装结构。封装材料的选择至关重要,不仅影响芯片的保护效果,还决定了芯片与外部环境之间的电气连接性能。常见的封装材料包括塑料、陶瓷和金属等。封装结构的设计则要根据芯片的具体应用需求,如尺寸、引脚数量、散热性能等来进行。

二、半导体芯片封装的基本工艺流程


半导体芯片封装的基本工艺流程包括以下几个步骤:

1、制备基底:
● 选择适当的基底材料,如塑料、陶瓷或金属。这些材料需要具有良好的电气性能、机械性能和热稳定性。
● 对基底进行切割、打孔等加工处理,以形成引脚和连接点。这些引脚将用于连接芯片与外部电路。
2、连接芯片:
● 将裸露的芯片粘贴到基底上。这一步骤通常使用胶水或其他粘合剂将芯片固定在基底上。
● 使用导线将芯片上的焊盘与基底上的引脚连接起来。连接方式包括焊接、金线键合(如金丝球焊)或球压键合等。这些连接方法需要确保电气连接的稳定性和可靠性。
3、封装管道:
● 在芯片与引脚连接完成后,应用一层密封胶或其他封装材料进行固化。这一步骤的目的是保护芯片免受湿气、灰尘等环境因素的损害。
● 封装材料的选择需要考虑其电气性能、机械性能、热稳定性和化学稳定性等因素。
4、内部测试:
● 对封装后的芯片进行内部测试,以检验其功能是否正常。这些测试通常包括电气性能测试、可靠性测试等。
5、最终测试:
● 在芯片封装完成后,进行最终测试以确保其品质。这些测试可能包括外观检查、电气性能测试、环境适应性测试等。

三、半导体芯片封装的关键技术

在半导体芯片封装过程中,有几个关键技术值得关注:

1、引线键合技术:
● 引线键合是最传统的封装技术之一,包括金丝球焊、铝丝超声焊接等。这种技术使用细金属线将芯片上的焊盘与封装体中的导电引脚连接起来,实现电气互连。
2、倒装芯片技术(Flip Chip):
● 倒装芯片技术直接将芯片上的焊球与基板或封装载体的焊盘对准并焊接,从而实现芯片与外部电路的直接连接。这种技术具有短路径、低电阻、高I/O密度的优点。
3、晶圆级芯片尺寸封装(WLCSP):
● WLCSP在晶圆阶段就完成大部分封装过程,包括切割前的RDL(重新分配层)布线,形成接近芯片尺寸的小型化封装形式。这种技术有助于提高集成度和降低成本。
4、芯片级封装(CSP):
● CSP的目标是使封装后的芯片尺寸尽量接近裸芯片大小,减少封装占用的空间,提高集成度。CSP可以采用多种内部结构和互连技术。
5、球栅阵列封装(BGA):
● 底部呈网格状排列着大量的小锡球作为I/O连接点,实现高密度、高性能的封装。
6、四边扁平无引脚封装(QFN):
● 芯片四周有大面积散热片,底部设有多个焊盘用于与PCB板焊接,适用于小型化、低高度以及需要良好散热的应用场景。

四、封装后的处理

在半导体芯片封装完成后,还需要进行一系列后续处理。这包括后固化、切筋和成型、电镀、打印等工艺。这些工艺旨在进一步提高芯片的可靠性、稳定性和美观度。

半导体芯片封装是半导体制造过程中的重要环节,其工艺流程包括制备基底、连接芯片、封装管道、内部测试和最终测试等步骤。在封装过程中,需要关注多个关键技术,如引线键合技术、倒装芯片技术、WLCSP和CSP等。这些技术不仅关系到半导体芯片的性能和可靠性,还直接影响产品的成本和市场竞争力。随着半导体技术的不断发展,封装工艺也在不断创新和改进,以满足高性能、小型化、高频化、低功耗以及低成本的要求。
