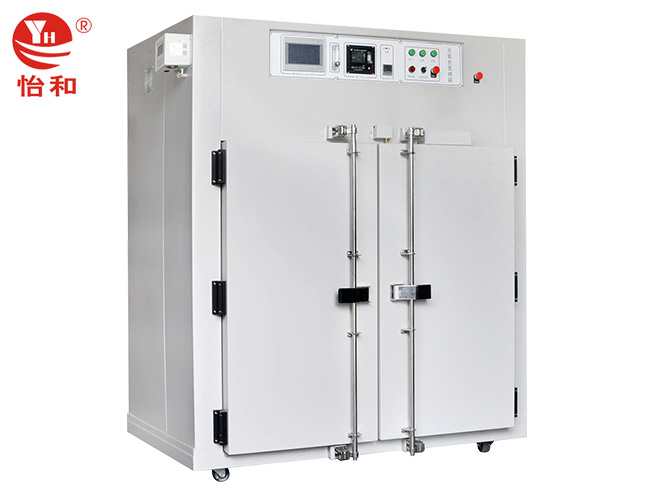

在半导体制造领域，氮气烘箱是确保封装工艺质量和产品性能的热处理烘烤设备。半导体封装过程涉及多种材料和复杂的工艺步骤，在封装的不同阶段，如芯片粘结、塑料封装、基板处理以及光刻胶固化等，都需要进行精确的热处理以实现材料的固化、去除水分、释放应力等目的，为半导体器件的高质量生产提供了有力保障。

一、氮气烘箱的烘烤工艺原理

氮气烘箱通过在烘烤过程中持续通入高纯度氮气，营造出低氧含量的惰性气氛环境。这有效防止了半导体材料在高温烘烤时与氧气发生氧化反应，保证了材料的性能稳定。氮气的流动还起到了带走烘箱内水汽和其他挥发性杂质的作用，有助于维持箱内的高洁净度，避免杂质对封装过程的干扰。在温度控制方面，氮气烘箱配备了高精度的温控系统，能够根据不同的工艺要求精确设定并维持所需的烘烤温度，确保温度的均匀性和稳定性，使产品在烘烤过程中受热均匀，达到理想的固化效果。

二、氮气烘箱在半导体封装中的应用

1、芯片粘结后烘烤 ：在芯片与框架粘结完成后，将产品放入氮气烘箱中，温度设定为 175℃左右，经过一段时间的烘烤，导电银胶在氮气保护下充分固化，形成可靠的芯片与框架连接，防止虚焊、脱落等质量问题，确保芯片与外部电路的稳定连接，提高半导体器件的电气性能和可靠性。
2、塑封后烘烤 ：注塑成型后的半导体工件，内部存在一定的应力且塑封料尚未完全固化。将其转移至氮气烘箱中，以 175℃左右的温度进行 8 小时左右的保温固化。这不仅使塑封料完全固化，增强其机械强度和化学稳定性，还能有效消除内部应力，避免在后续使用过程中因应力释放导致器件分层、开裂，延长半导体器件的使用寿命，提高其在各种恶劣环境下的稳定性。
3、基板烘烤除潮 ：对于半导体封装用的基板，其吸水性可能导致封装过程中出现分层、气泡等缺陷。在氮气烘箱中，以 80 - 120℃的温度对基板进行 0.5 - 8 小时的烘烤除潮，可有效去除基板内的水分，确保基板在后续封装工艺中的稳定性和可靠性，提高封装质量，降低因基板吸潮导致的器件失效风险。
4、光刻胶固化 ：在半导体制造的光刻工艺中，光刻胶的固化质量直接影响图案的精度和稳定性。氮气烘箱利用其高洁净度的氮气环境和精确的温控能力，为光刻胶的预烘烤和坚膜烘烤提供理想的条件。在预烘烤阶段，去除光刻胶中的溶剂，使其初步固化；坚膜烘烤则进一步提高光刻胶的交联程度，增强其抗刻蚀能力，确保光刻图案在后续工艺中的准确性和完整性，从而提高半导体器件的性能和良率。

三、氮气烘箱的性能特点

1、抗氧化保护 ：氮气的惰性性质使得氮气烘箱在高温烘烤过程中能够有效隔绝氧气，防止半导体材料被氧化。这对于一些对氧化敏感的半导体材料和金属引线等至关重要，能够保持材料的原有特性和性能，提高产品的电气性能和可靠性，降低因氧化导致的器件失效风险，提升半导体器件的品质和使用寿命。
2、高洁净度环境 ：氮气烘箱采用高效的过滤系统和合理的气流循环设计，如配备 HEPA 过滤器和前出风型水平层流循环方式，能够实现箱内空气的高洁净度，达到 Class 100 或 Class 1000 级别。这有效防止了微尘、有害气体等污染物对封装过程的影响，确保封装材料和芯片的表面洁净度，避免因杂质混入导致的短路、接触不良等问题，保障半导体器件的质量和稳定性，提高生产过程的成品率。
3、精确的温度控制 ：先进的温控系统，如液晶微电脑智能 PID 温控仪，使氮气烘箱具备精确的温度控制能力。根据能够预设的工艺参数自动调整加热功率，确保烘烤温度的波动范围控制在极小范围内，温度均匀度可达 ±3℃左右。这种精确的温度控制能够满足不同半导体封装工艺对温度的严格要求，保证烘烤过程中产品受热均匀，使材料的固化程度一致，提高产品的性能一致性和可靠性，减少因温度不均匀导致的器件性能差异和缺陷。

氮气烘箱其独特的性能和优势，在半导体封装工艺中发挥着重要的作用。不仅能够为半导体器件的制造提供高洁净度、精确温度控制和抗氧化保护的烘烤环境，确保封装过程的质量和稳定性，还能有效提高产品的可靠性和性能，降低生产成本，提高生产效率。
